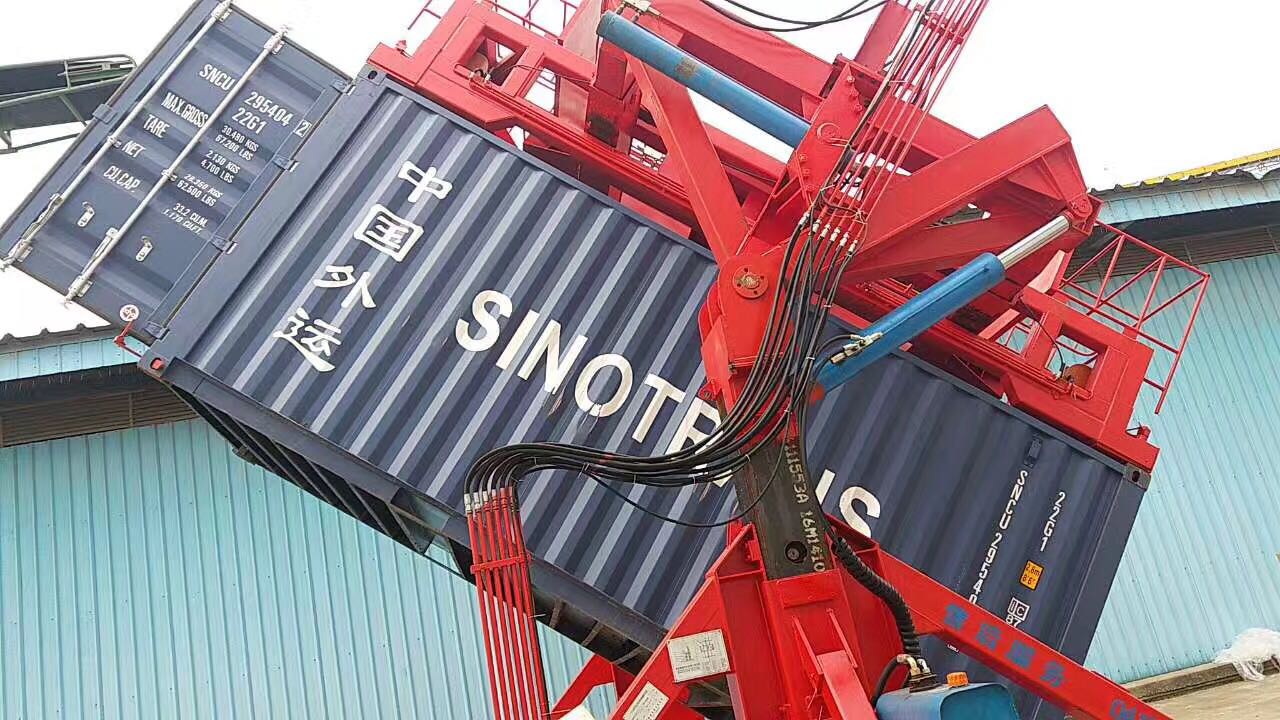

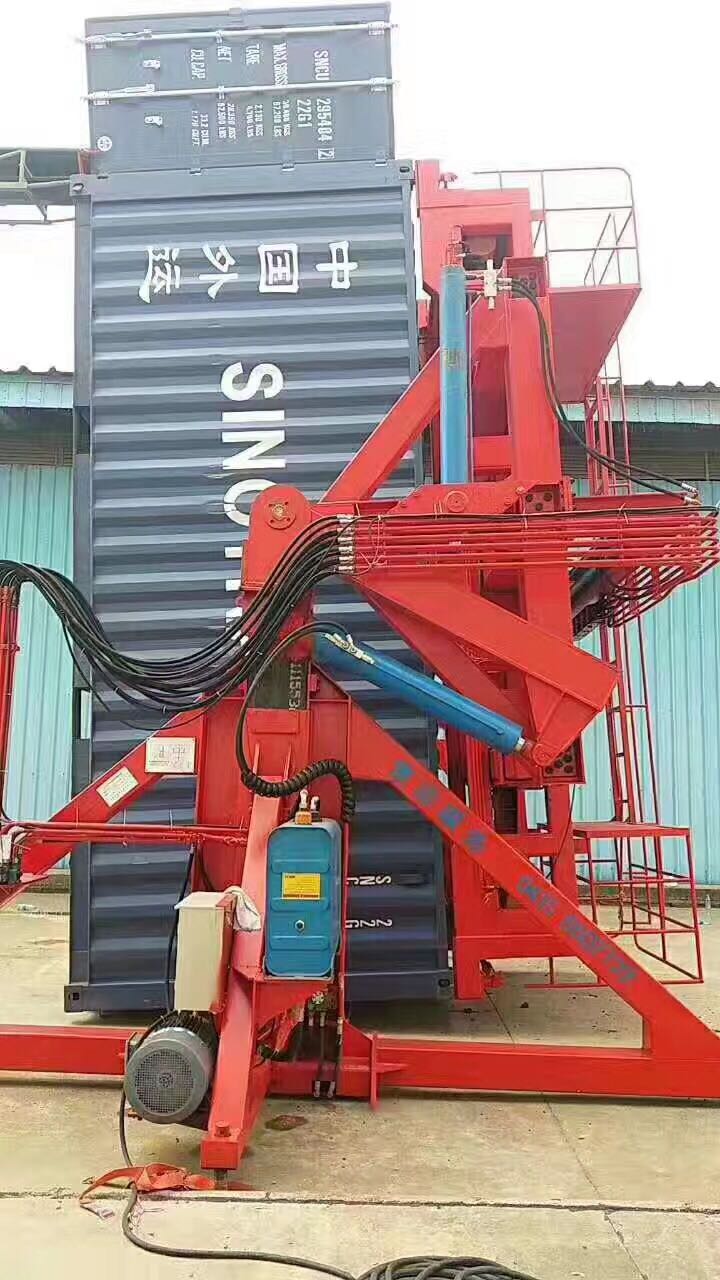

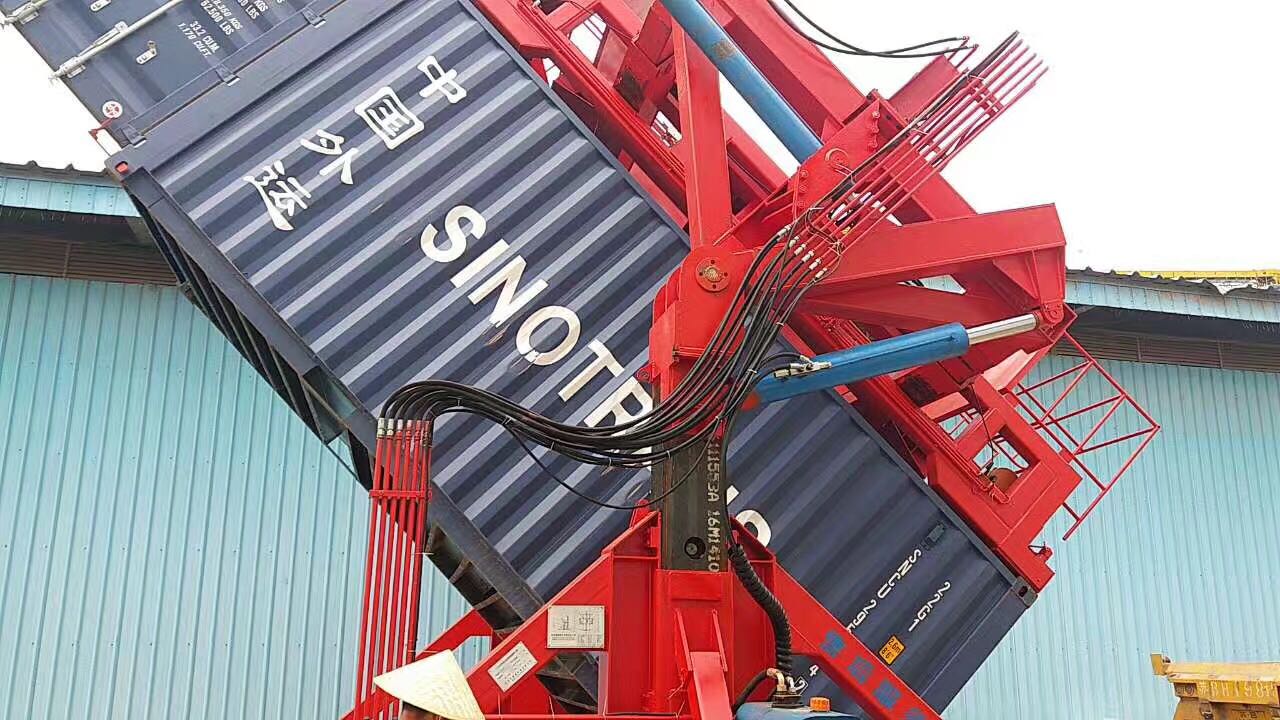

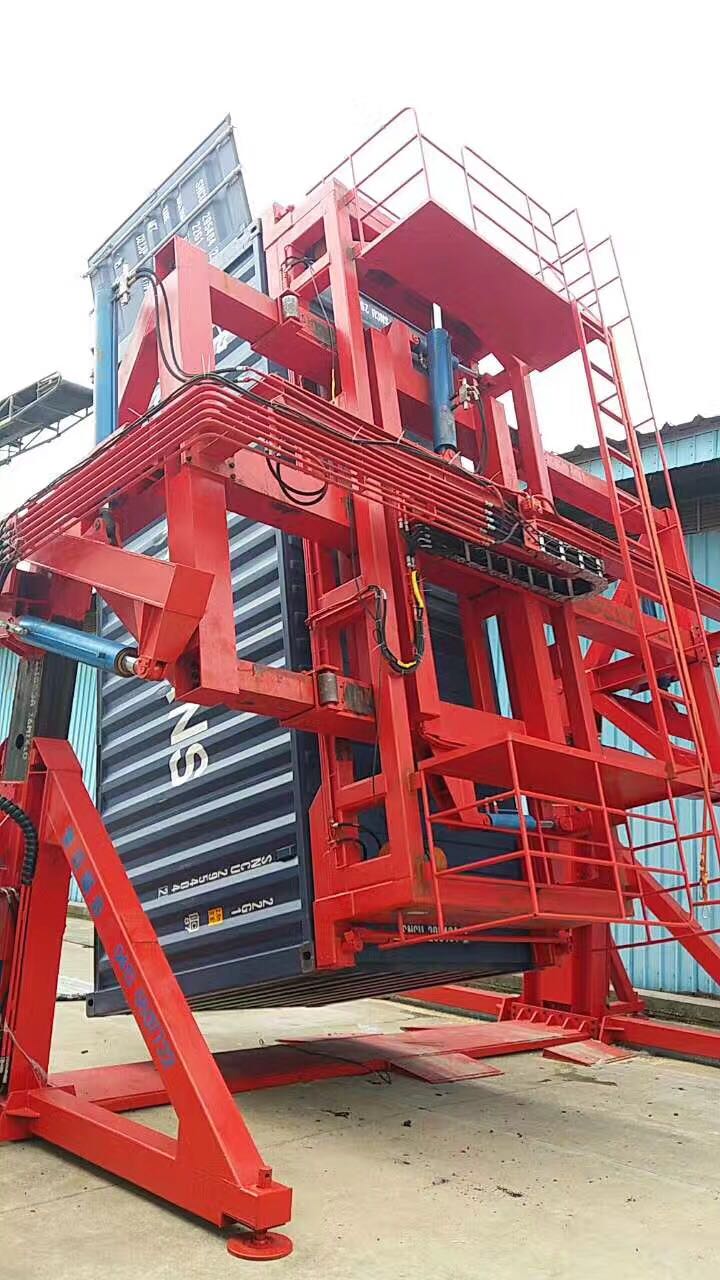

集裝箱翻轉機使用方法及注意事項

1.    首先調節翻轉缸使主吊梁與地面平行。

2.    調節拉升缸使主吊梁運行至需要停車位置的上方。

3.    調節主升降缸使主吊梁上升至接近上限。

4.    按規定位置停放車輛。

5.    降下主升降缸使主吊架離集裝箱頂約100mm。

6.    調節縱調與微調缸，使插鎖與集裝箱吊耳對齊。

7.    降下主升降缸，使4個插鎖插進集裝箱吊耳中，并保證四個插鎖都插到位（液電控制）。

8.    鎖緊插鎖，注意觀察鎖具指針，指針不到位，禁止下一步操作。

9.    升起主升降缸大于200mm.

10. 操作拉伸缸使其達到翻轉位置。

11. 可實現機械式自動開關門。

12. 確認集裝箱無卡滯后進行翻轉操作，翻度約30。時升起主升降缸至接近上限（限位控制）。

13. 翻轉至集裝箱與地面垂直后,停止翻轉操作,降下主升降缸使集裝箱落下至下橫梁上開始裝箱（如果集裝箱落下橫梁上之前，上橫梁就接觸到汽車車梁，應停下主升降缸，降下縱調缸，使集裝箱落下到下橫梁上）。

14. 裝箱結束后，進行操作前必須檢查4個插鎖位置，確保其在鎖緊狀態，為防止意外，必須再次鎖緊。

15. 上升主升降缸至接近最搞位置。

16. 操作翻轉缸，使主吊架與地面約45。，停止翻轉，降下主升降缸約400mm，然后繼續操作翻轉缸，使主吊架與車輛平行（注意：翻轉時要輕柔緩慢連續，在翻轉至接近水平時注意控制速度，防止速度過快）。

17. 操作主升降缸至集裝箱底距車梁200mm左右。

18. 操作拉伸缸至裝車位置。

19. 操作縱調微調以及主升降缸將集裝箱放置車輛的正確位置。

20. 解鎖、并保證插鎖回到解鎖位置。

21. 上升主升降缸至接近最高位置，車輛開出，本次操作結束。

22. 如需要移動場地，關閉其他所有機構，只允許開動行走機構到達指定位置，鈷錠調平后方可使用。
